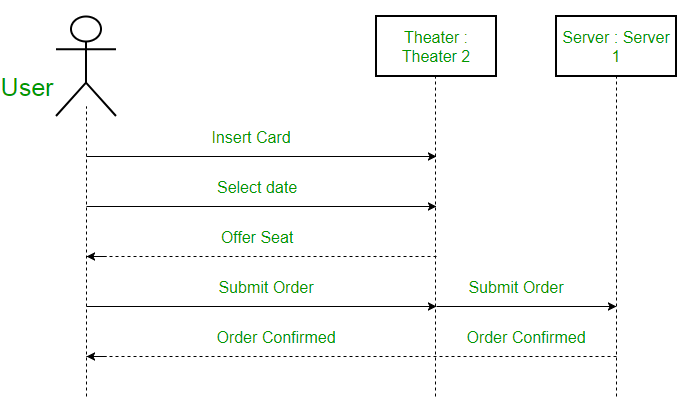

Apa itu Sequence Diagram? Mengenal Pengertian Sequence Diagram

Sequence Diagram merupakan diagram interkasi untuk merinci seperti apa sebuah operasi dapat berjalan. Diagram ini juga merupakan sebuah urutan yang menggambarkan adanya interaksi antar kelas mengenai pertukaran pesan. Sequence Diagram juga dinamakan sebagai diagram urutan atau diagram acara.

Diagram yang satu ini merupakan salah satu cara terbaik ketika Anda ingin memvisualisasikan maupun memvalidasi beragam sekenario runtime. Hal ini karena diagram urutan tersebut bermanfaat memperkirakan bagaimana nantinya sistem tersebut akan berjalan serta menemukan tanggung jawab dari sebuah kelas yang kemungkinan dibutuhkan di dalam menjalankan proses permodelan sitem yang baru.

Ketika Anda belajar Sequence Diagram, hal pertama yang sebenarnya harus Anda pahami terlebih dahulu adalah UML atau Unified Modelling Language. UML adalah sebuah toolkit permodelan untuk memandu di dalam pembuatan serta notasi dari berbagai macam diagram, termasuk di dalam diagram interaksi, diagram perilaku, maupun diagram struktur.

Sementara itu, Sequence Diagram tergolong ke dalam diagram interaksi. Hal ini karena diagram tersebut digunakan untuk menggambarkan “bagaimana” serta urutan “apa” kelompok objek tersebut saling bekerja sama. Diagram urutan ini juga dimanfaatkan oleh para developer perangkat lunak serta bisnis profesional di dalam memahami seperti apa persyaratan yang ada pada sistem baru. Bisa juga digunakan untuk mendokumentasikan proses yang telah ada.

Manfaat Sequence Diagram

Manfaat Sequence Diagram

Lalu apa saja manfaat yang bisa kita dapatkan dengan adanya Sequence Diagram? Beberapa manfaat dari diagram urutan tersebut antara lain sebagai berikut:

  • Sequence Diagram merupakan jenis UML yang banyak dimanfaatkan di dalam referensi bisnis maupun kegiatan yang lain
  • Sequence Diagram juga bermanfaat untuk merepresentasikan penggunaan UML
  • Diagram ini juga dipakai untuk memodelkan logika dari sebuah fungsi, prosedur, maupun operasi
  • Sequence Diagram bermanfaat untuk menujukkan seperti apa sebuah objek maupun komponen saling berinteraksi antara satu dengan yang lainnya di dalam menyelesaikan sebuah proses
  • Diagram urutan atau Sequence Diagram juga bermanfaat untuk memahami fungsionalitas secara terperinci dari sebuah sekenario saat ini maupun di masa yang akan datang

Komponen Sequence Diagram

Beberapa komponen yang terdapat di dalam Sequence Diagram yaitu:

  • Objetct: merupakan sebuah komponen yang berbentuk kotak yang digunakan untuk mewakili sebuah objek atau class. Object tersebut nantinya akan mendemonstrasikan seperti apa sebuah objek berperilaku di dalam sistem
  • Activation boxes: komponen ini memiliki bentuk persegi panjang yang digunakan untuk menggambarkan suatu waktu yang dibutuhkan objek di dalam menjalankan tugasnya. Semakin lama waktu yang dibutuhkan, maka semakin panjak activation boxes
  • Actors: komponen yang memiliki bentuk stick figure yang digunakan untuk merepresentasikan user yang berinteraksi dengan sistem
  • Lifeline: komponen ini memiliki bentuk garis putus-putus yang memuat informasi mengenai nama dari objek. Digunakan juga untuk menggambarkan aktivitas objek

Editor: Muchammad Zakaria
